Пассивная защита промышленных объектов по СП 542.1325800.2024
Проектирование защитных ограждающих конструкций (ЗОК) от БПЛА
Проектируем защитные сетки, тросовые ограждения, жёсткие решетчатые экраны и противоосколочные конструкции для промышленных предприятий, энергетики, нефтебаз, резервуарных парков и ЦОД.
Полный цикл: обоснование уровня защиты, обследование, расчёт на воздушную ударную волну, удар БПЛА и осколки, раздел «Конструктивные решения» по ПП РФ № 87, рабочая документация КМ и КЖ, сопровождение экспертизы.
Уровни защиты 1-4Решетчатые экраны для тяжёлых БПЛАНезависимый и зависимый каркасРезервуарные паркиЭнергетика и ОРУЦОД и объекты КИИПД + РД
20+
лет проектирования конструктива промышленных объектов
КМ, КЖ
металлоконструкции, железобетон, фундаменты, ОПО
от 1 мес
обследование и задание на проектирование
от 2 мес
проектная и рабочая документация
КП за 3 рабочих дня после получения исходных данных
Типы объектов
Какие объекты закрываем ЗОК
Резервуарные парки и нефтебазы
РВС и РГС, сливо-наливные эстакады, насосные ГСМ. На взрывопожароопасных объектах горючие материалы сеток запрещены (СП 542, п. 9.2.3).
Энергетика
Котельные, ТЭЦ, ОРУ и трансформаторы подстанций, ГРП. Защита жизненно важных агрегатов, остановка которых прекращает работу объекта.
Производственные корпуса
Цеха, открытые технологические установки, склады сырья и готовой продукции. Независимый каркас или опирание на существующие конструкции.
ЦОД и объекты КИИ
Машинные залы, дизель-генераторные, узлы связи. Противоосколочная защита и взрывостойкое остекление по ГОСТ 30826.
Водоснабжение и водоотведение
ВЗУ, насосные станции, очистные сооружения. Профильные для нас объекты: знаем их конструктив и уязвимые узлы.
Объекты ТЭК с категорией безопасности
Работа в рамках 256-ФЗ и ПП РФ № 258. Координация пассивной защиты с существующими средствами обнаружения и РЭБ.
По СП 542, таблицы 6.1 и 6.2
Состав ЗОК по уровню защиты объекта
Уровень защиты назначает эксплуатирующая организация или задаёт заказчик в задании на проектирование. Если уровень не определён - обоснуем его на этапе обследования.
| Элемент конструкции | Уровень 1 | Уровень 2 | Уровень 3 | Уровень 4 |
|---|---|---|---|---|
| Защитные сетки | + | + | + | + |
| Дополнительные защитные сетки | - | + | + | + |
| Ограждения из стальных тросов | + | + | + | + |
| Опоры и растяжки | + | + | + | + |
| Тюфяки, маты | - | - | + | + |
| Противоосколочные стенки | - | - | - | + |
| Расчётный тип БПЛА | малый | + лёгкий | + средний | + средний с осколками |
Базовые конструкции по СП 542 рассчитываются на БПЛА до среднего класса включительно. Для более тяжёлых аппаратов проектируем жёсткие решетчатые экраны с расчётным обоснованием - см. следующий раздел.
Средства ракетного класса
Перехват это задача ПВО и РЭБ. Пассивная защита решается уже не сеткой, а конструктивом самого объекта:
- разнесенные многослойные преграды, инициирующие боевую часть на отстоянии от защищаемой поверхности
- обвалование и грунтовые засыпки
- железобетонные защитные покрытия над жизненно важными агрегатами
- противоосколочные стенки и разделение зон, ограничивающие площадь поражения
- взрывостойкое остекление
- рассредоточение и дублирование критичного оборудования, чтобы поражение одного узла не останавливало объект
По сути это расчет конструкций на динамические воздействия, железобетон и металл, то есть та же инженерия, которой мы занимаемся двадцать лет. Уровень воздействия для таких решений в СП 542 не нормируется и задается отдельно в задании на проектирование.
Сверх базовых требований
Жёсткие решетчатые экраны - решение повышенного класса защиты
Гибкая сетка гасит энергию большим прогибом и может не удержать тяжёлый аппарат на пикировании. Для объектов, где цена пробития неприемлема, проектируем жёсткие решетчатые экраны из прокатных и гнутых профилей - отдельно или вторым контуром к сетке.
Держат тяжёлые БПЛА
Экран работает изгибной прочностью при малом прогибе, а не растяжением. Останавливает аппараты, которые продавливают или рвут сетку.
Работают при малых отступах
Сетке нужен большой зазор под прогиб. Решетчатый экран ставится вплотную над агрегатами, кровлями и проёмами, где места для прогиба нет.
Подрыв на дистанции от объекта
Жёсткая преграда вызывает срабатывание БЧ на заданном отстоянии от защищаемой поверхности - тот же принцип, что у решетчатых экранов бронетехники.
Двухконтурная схема для критичных объектов
Внешний контур - сетка на малые и лёгкие БПЛА, ближний контур - решетчатый экран над жизненно важным оборудованием. Каждый контур считается на свой тип воздействия.
Обоснование расчётом
Расчёт на динамический удар по нормам динамики сооружений с учётом местного смятия и общего изгиба. Это классика проектирования металлоконструкций - наша базовая компетенция.
Честная оценка применимости
Реакции на опоры и расход металла у экрана выше, чем у сетки. Считаем оба варианта и рекомендуем решётку только там, где она действительно нужна.
Примеры
Примеры проектных решений ЗОК
BIM-модели защитных сооружений, выполненных нашей командой. Клик по изображению открывает полный размер.
ЗОК газорегуляторного пункта
Мачтово-вантовая схема: сетчатое покрытие на мачтах с вантовыми оттяжками и бетонными пригрузами

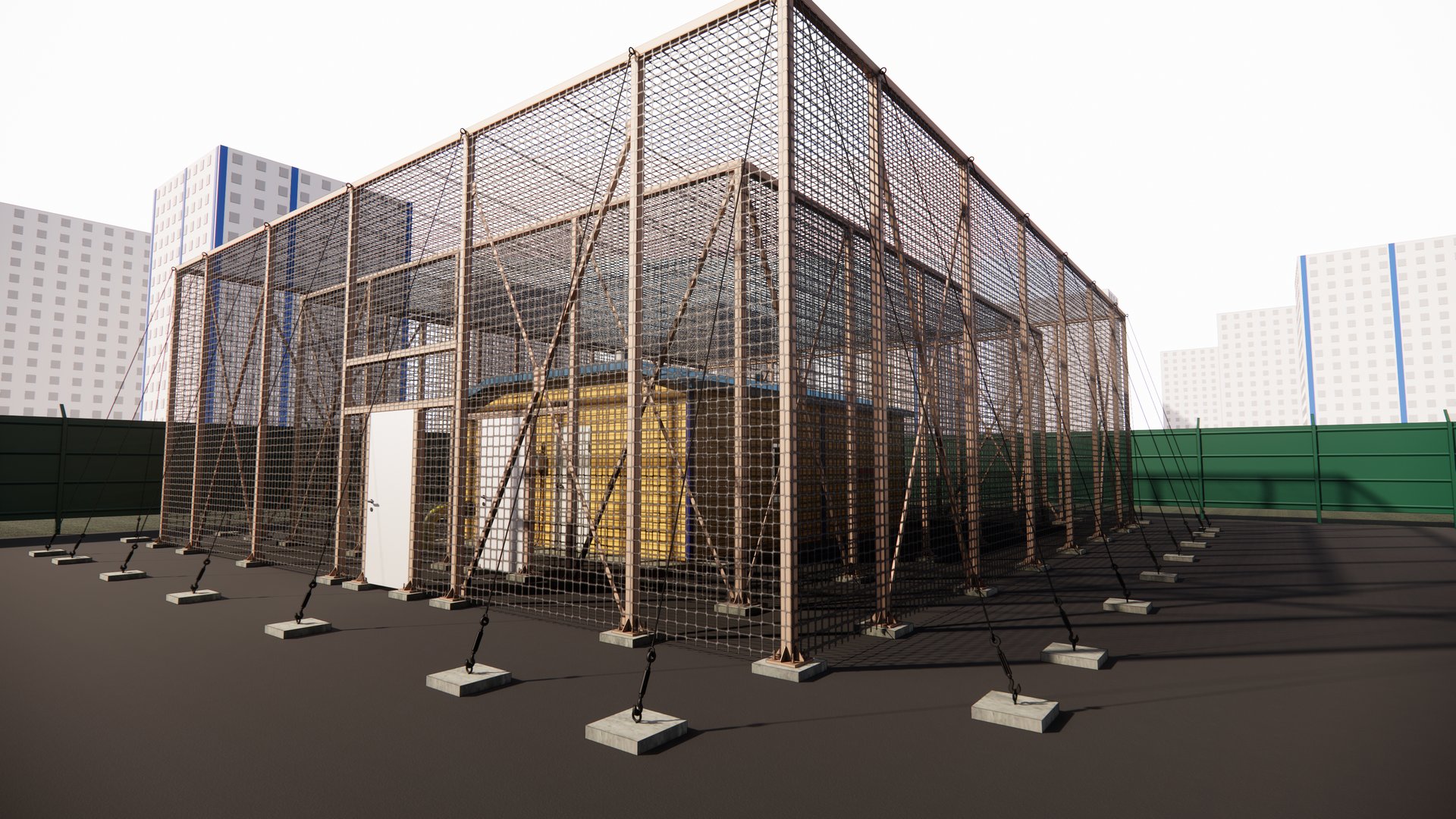

Общий вид защитного сооружения над газорегуляторным пунктом

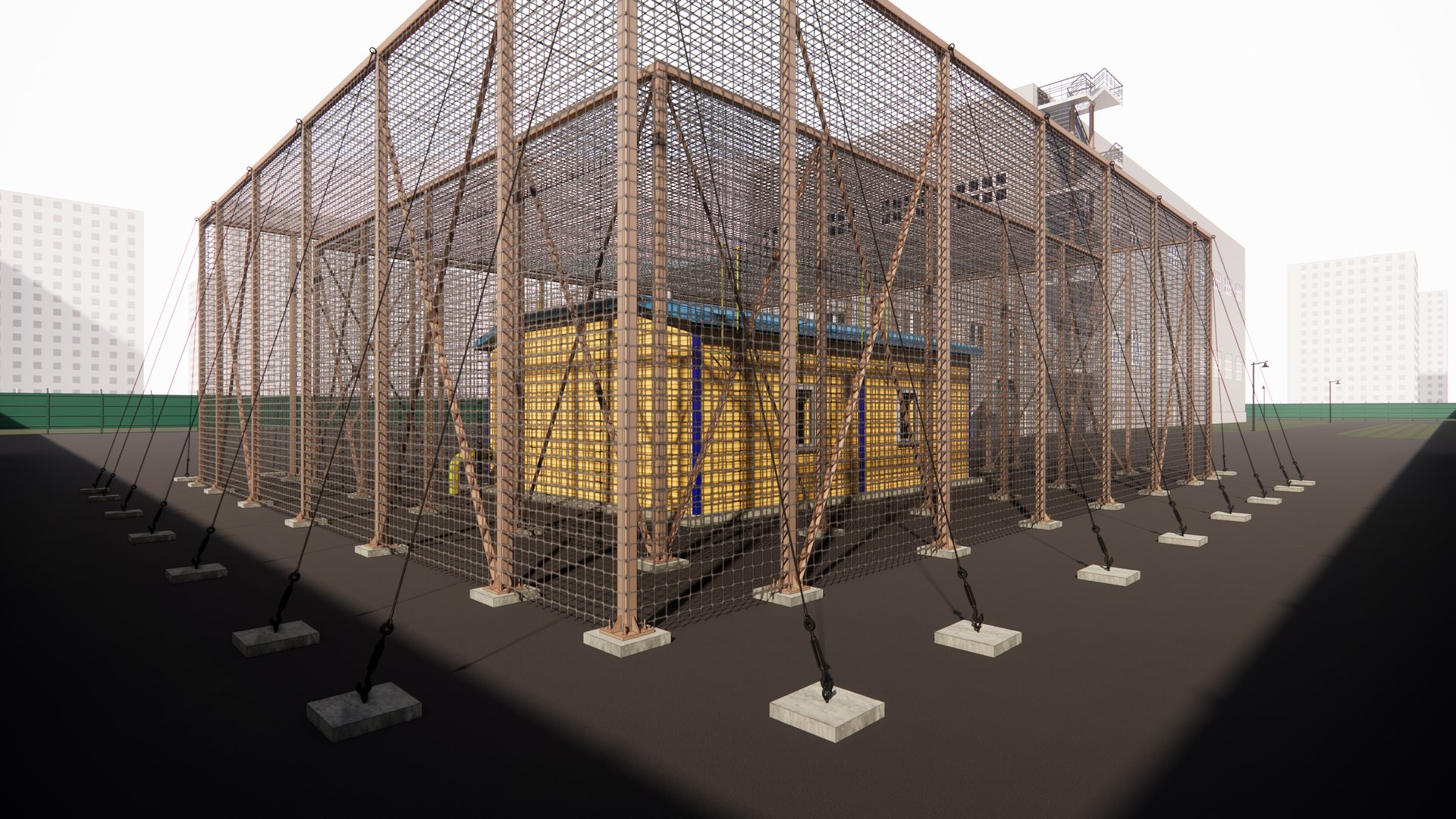

Боковой фасад, вантовые оттяжки с бетонными пригрузами по периметру

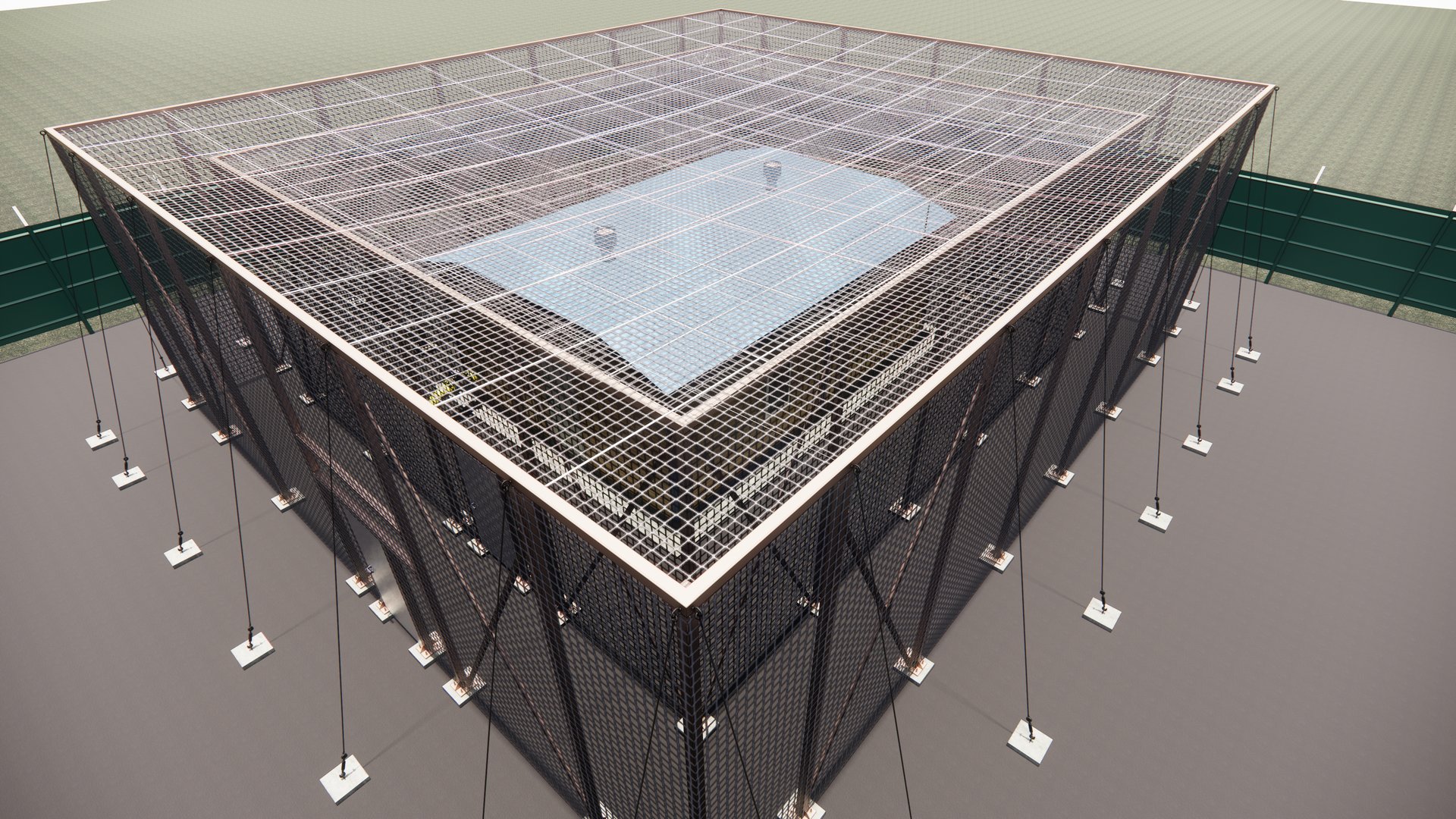

Вид сверху, верхнее сетчатое покрытие

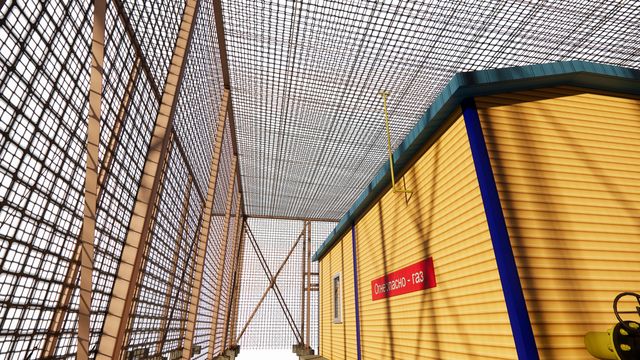

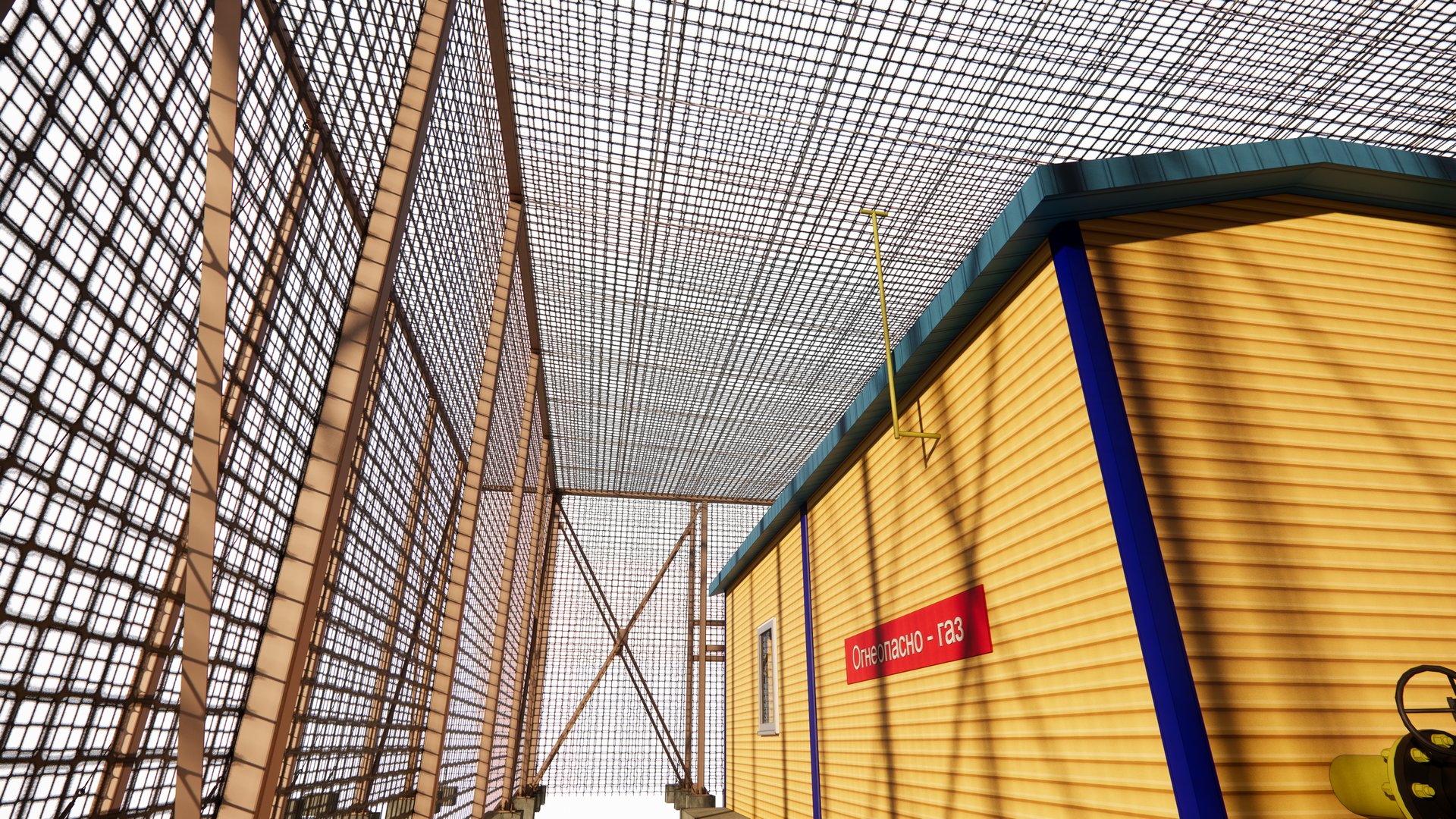

Защитная сетка на фоне ограждающих конструкций пункта

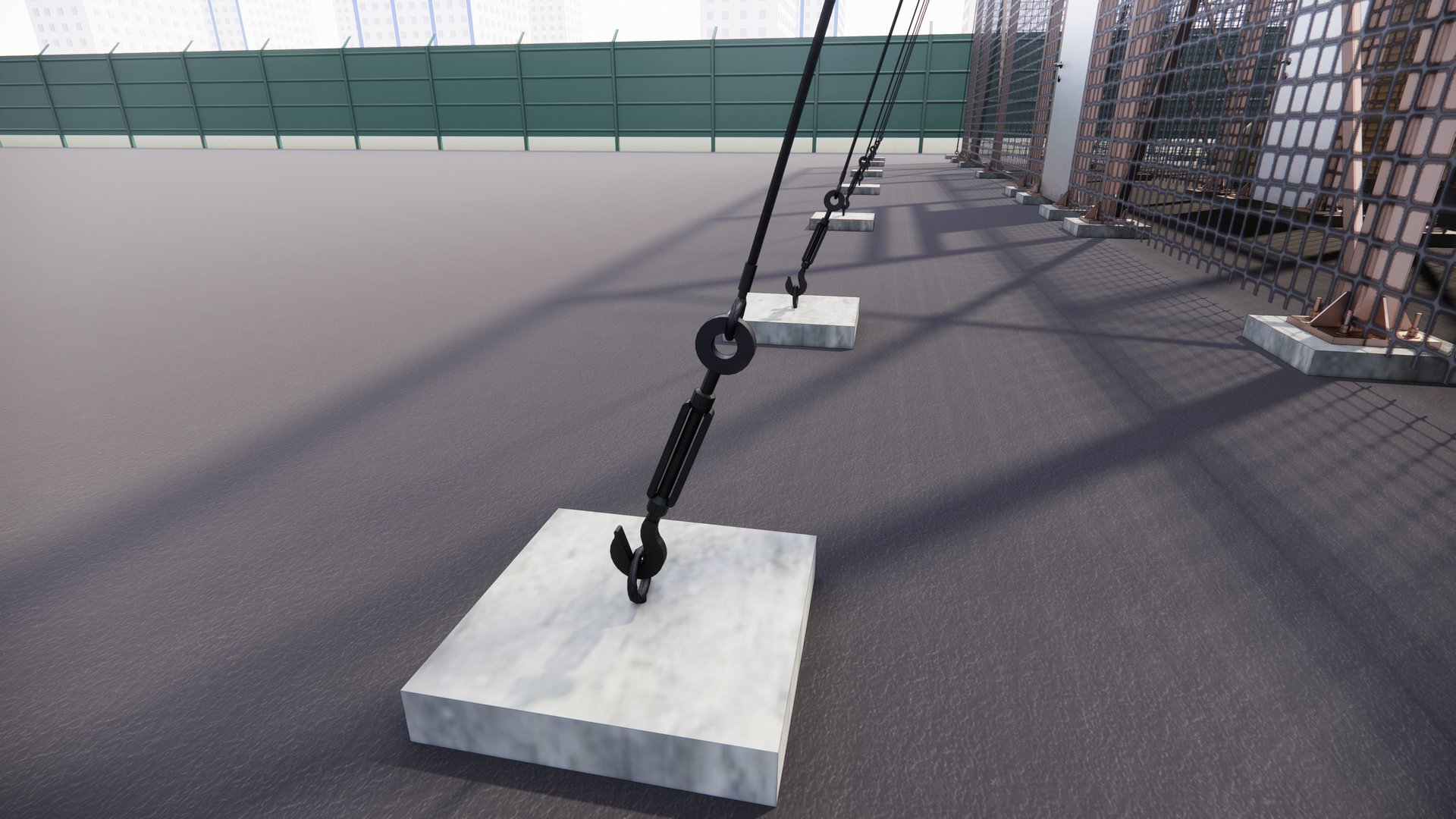

Узел крепления ванты: талреп, анкер, бетонный пригруз

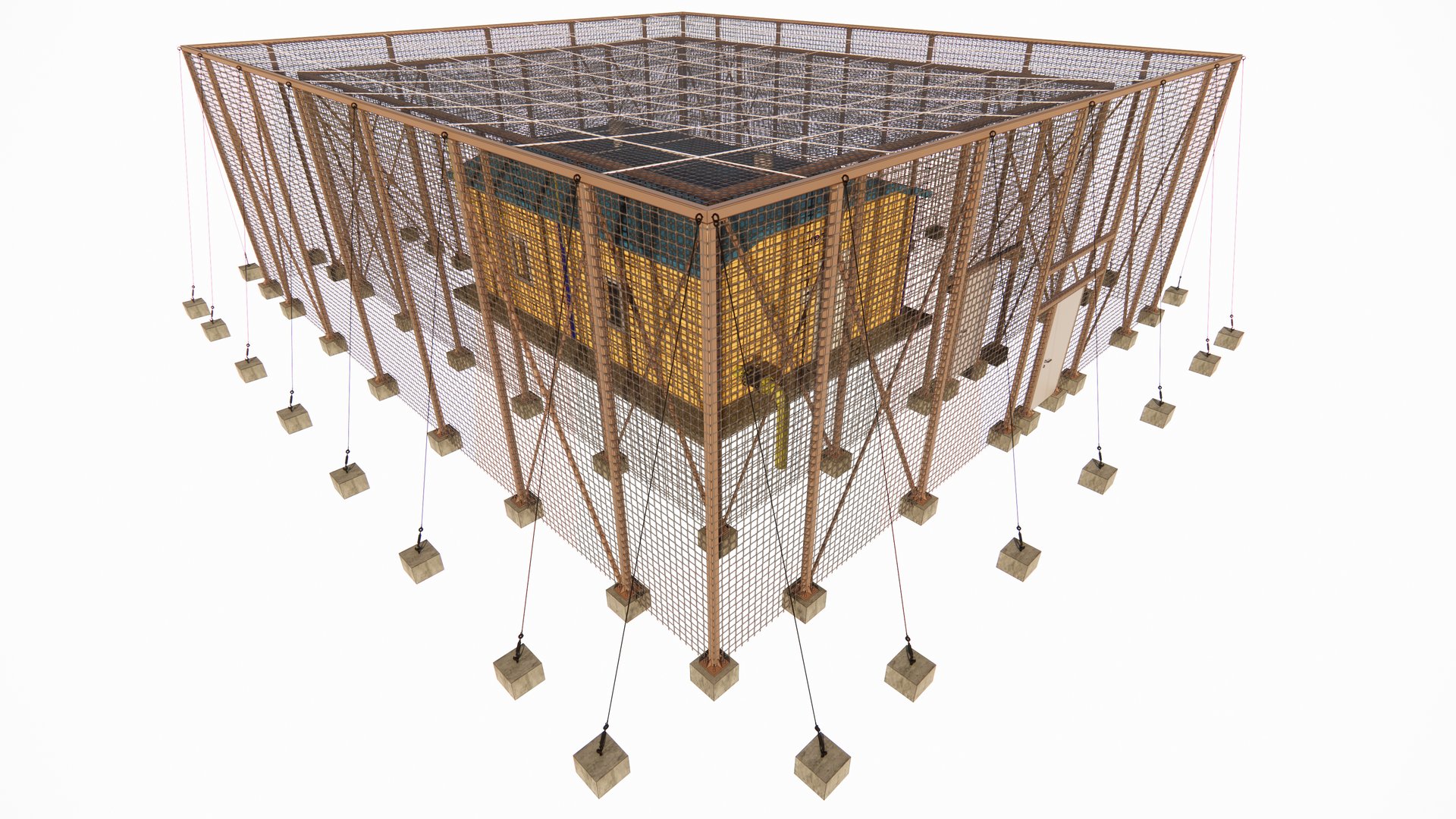

Общий объём сооружения, вид без окружения
ЗОК трансформаторной подстанции ТП-30
Жёсткий несущий каркас со связями, сетчатое ограждение по каркасу

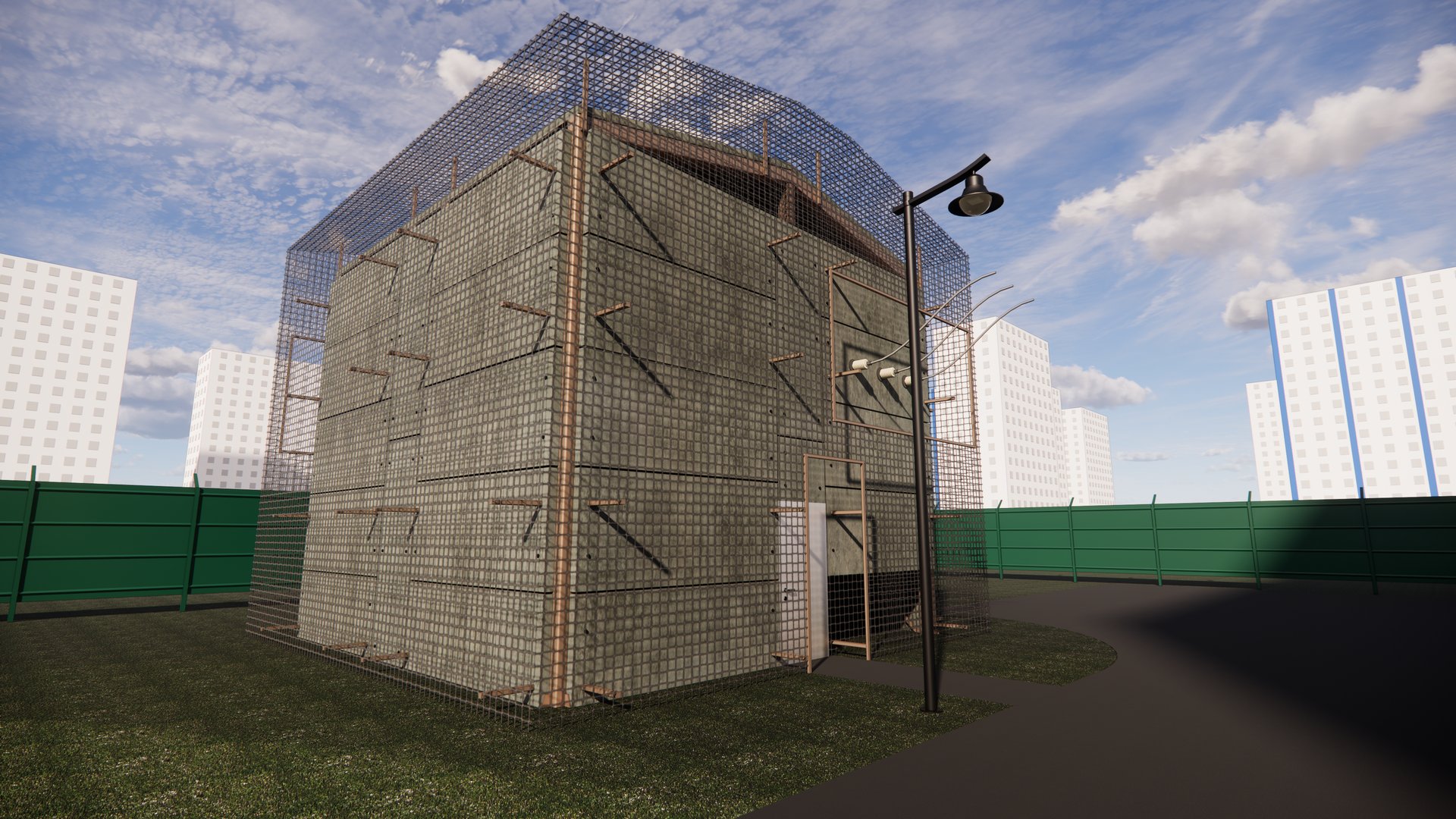

Общий вид защитного сооружения над трансформаторной подстанцией

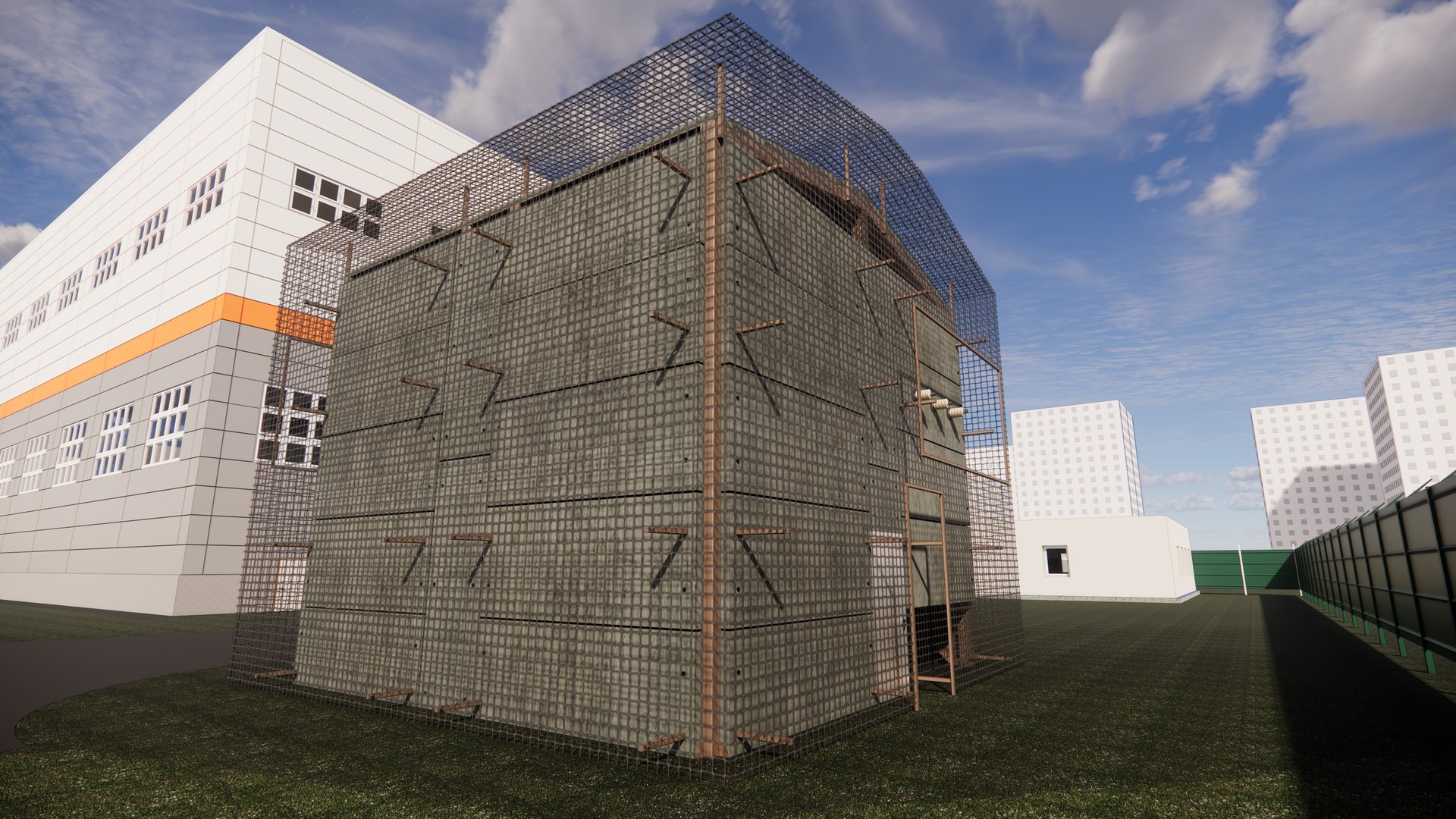

Сооружение в условиях существующей застройки

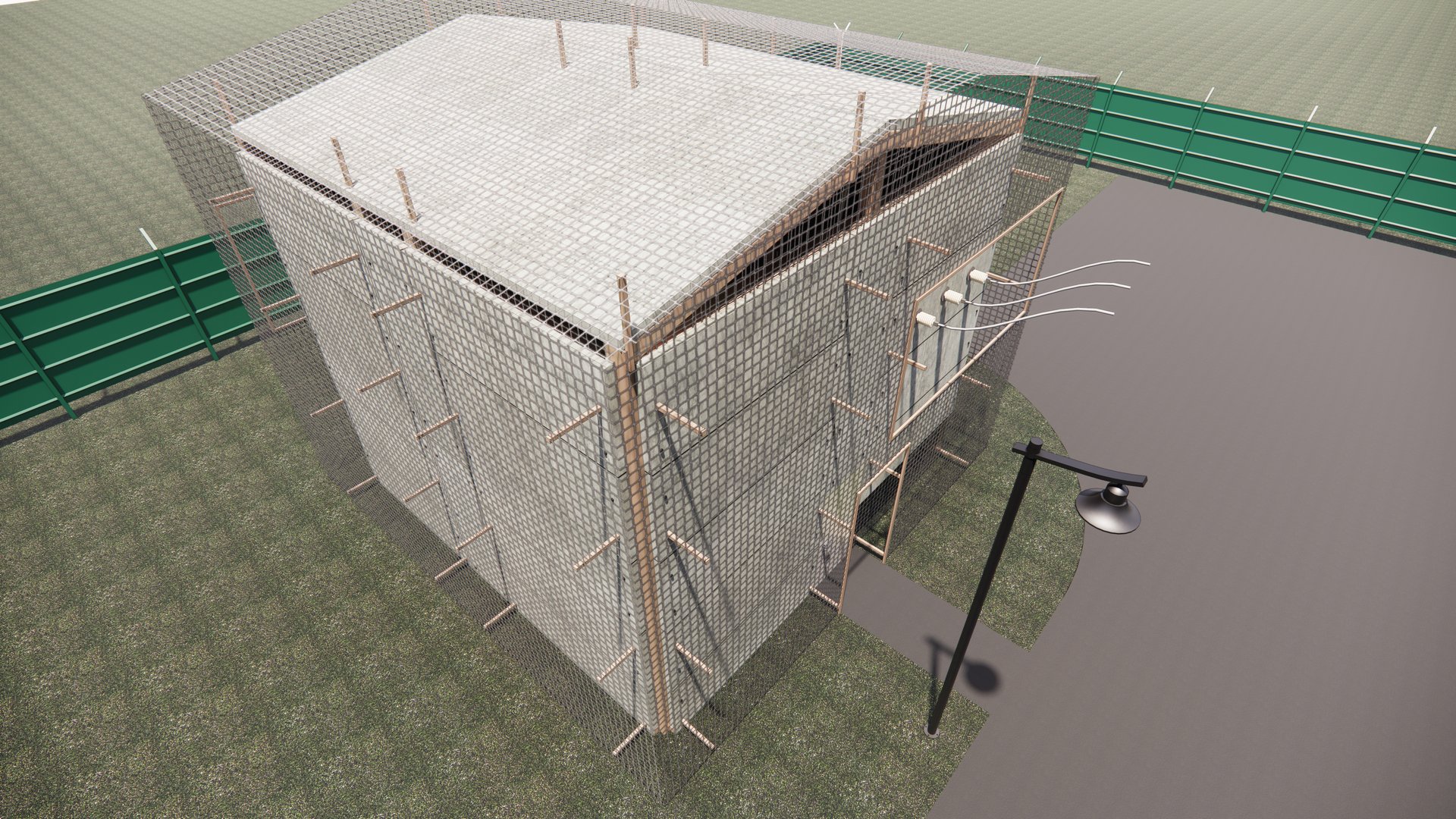

Вид сверху, верхнее сетчатое покрытие и прилегающая территория

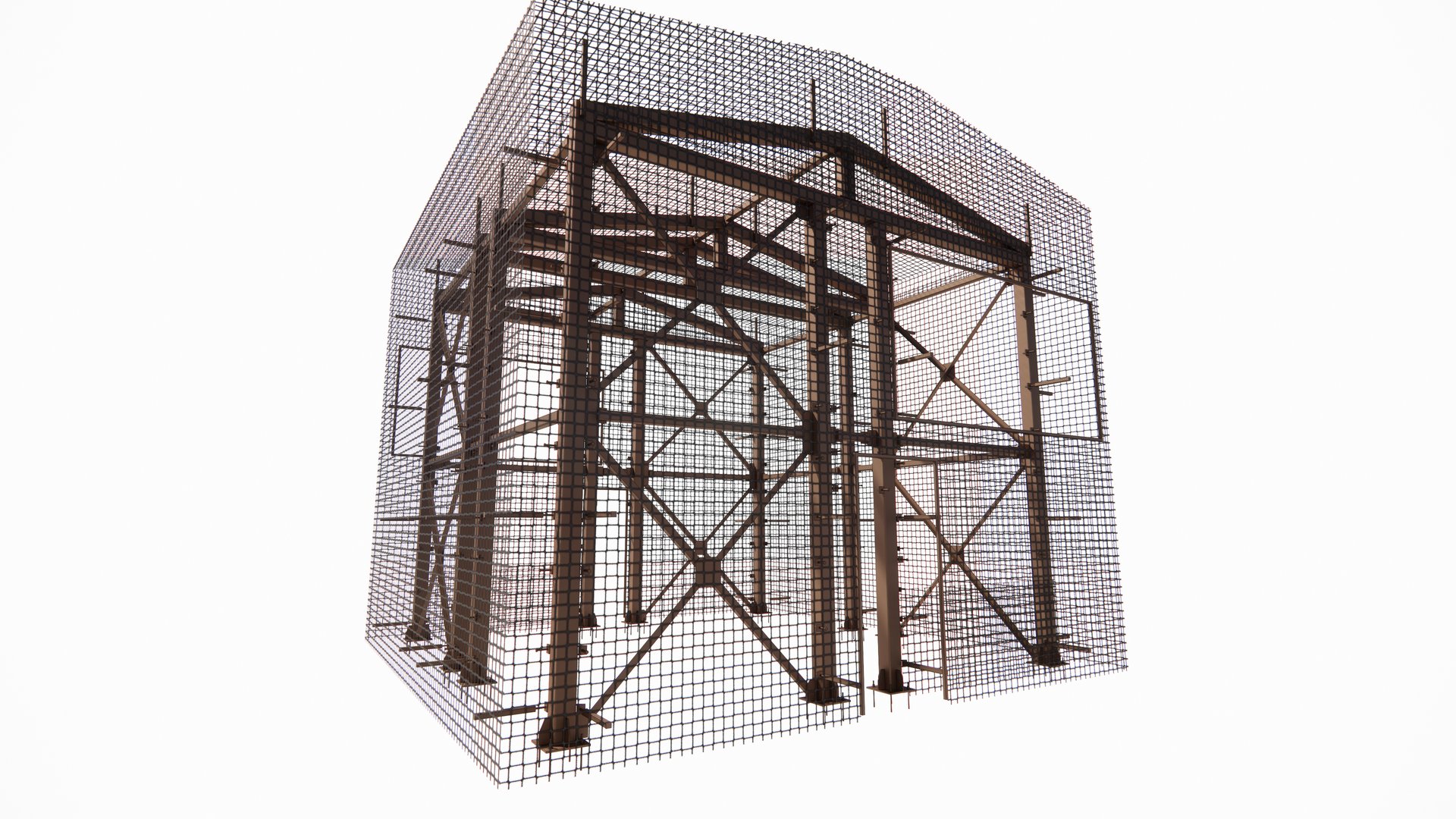

Несущий каркас со связями, вид без ограждающей сетки на переднем плане

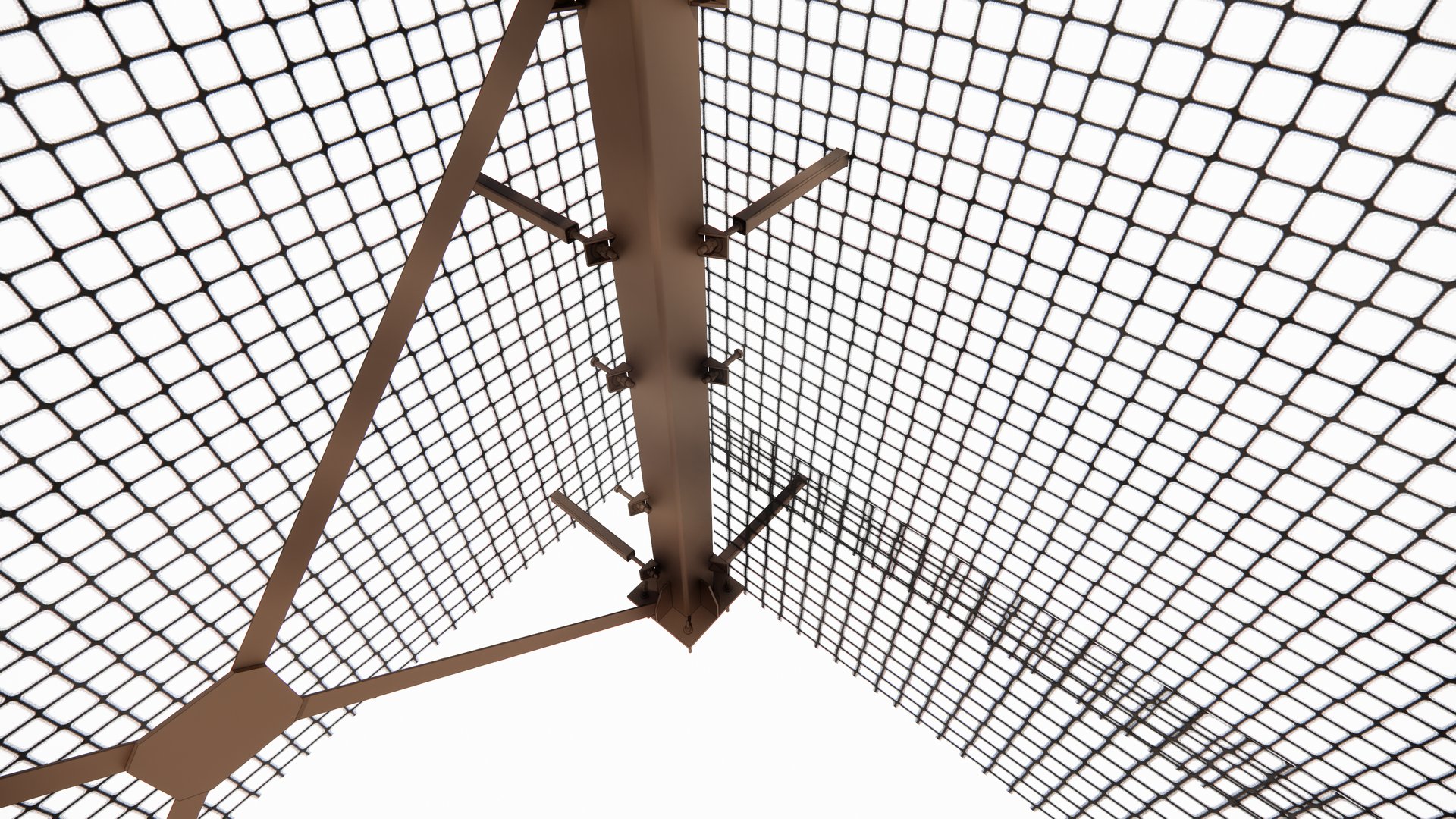

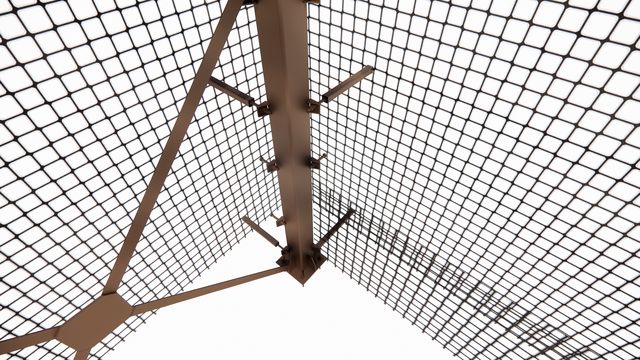

Узел крепления сетки к элементам рамы

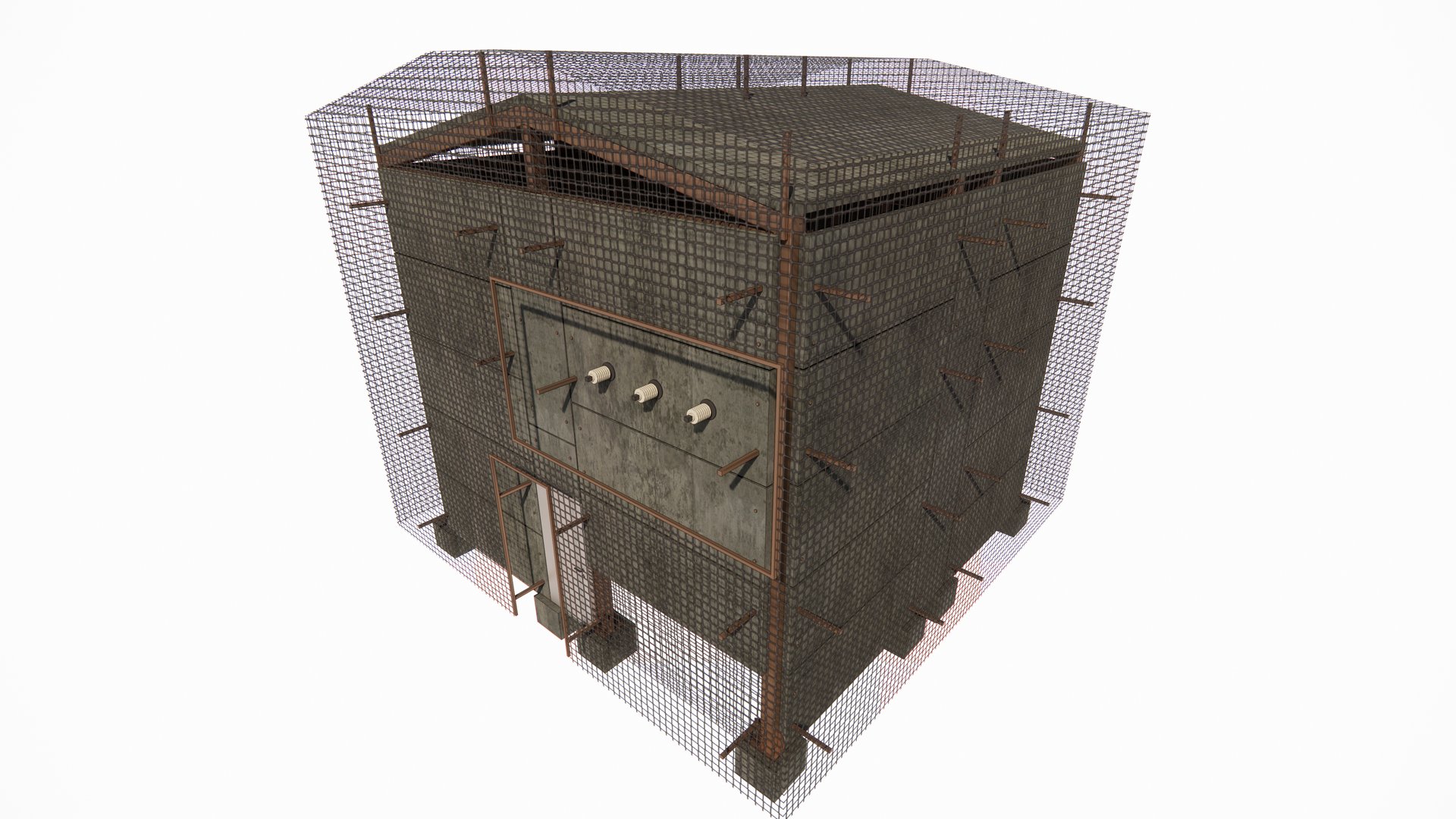

Фасад с оборудованием подстанции, вид без окружения
Видеообзоры решений
Облёт BIM-моделей защитных сооружений

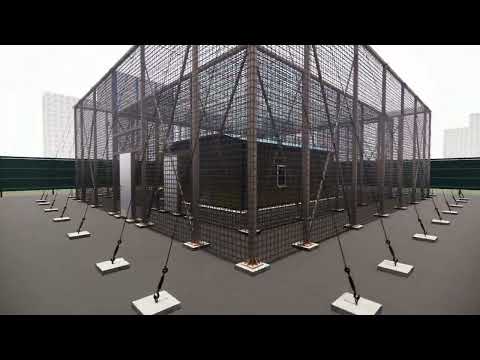

Защита ГРП от БПЛА
Защита трансформатора от БПЛА

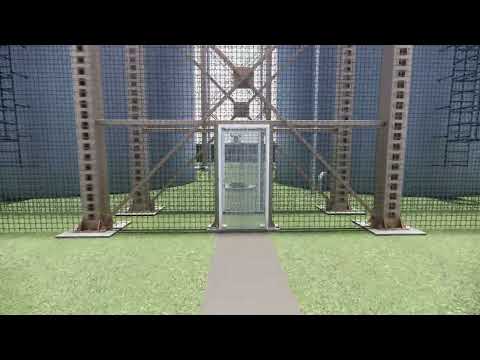

Защита РВС-1000
Состав работ
Что входит в проектирование ЗОК
-
Определение уровня защиты, вероятности разрушения и расчётного типа БПЛА
-
Обследование конструкций по ГОСТ 31937 и поверочный расчёт при зависимом каркасе
-
Эскизный проект: компоновка ЗОК, минимальные расстояния до объекта с учётом прогибов
-
Расчёт нагрузок: ВУВ, удар БПЛА, осколки, снег, ветер, гололёд по СП 296
-
Конструирование: опоры, фундаменты, канатные системы, узлы, анкеры по СП 513, демпферы
-
Жёсткие решетчатые экраны над жизненно важными агрегатами - с расчётным обоснованием
-
Противоосколочные конструкции, взрывостойкое остекление, молниезащита по ГОСТ Р 59789
-
Раздел КР по ПП РФ № 87 и рабочая документация КМ, КЖ в BIM
-
Сопровождение в экспертизе - в составе договора
Почему выбирают нас
Чем мы отличаемся
01
Проектируем по расчёту, а не продаём сетку
Мы не производим и не поставляем конструкции, поэтому не подгоняем решение под свой продукт. Сечения, шаг опор и тип улавливающих элементов определяет расчёт, а не складской остаток поставщика.
02
Конструктив промышленных объектов - наша базовая специализация
Двадцать лет проектируем КМ и КЖ котельных, очистных сооружений, насосных станций и резервуаров, в том числе на ОПО. ЗОК - та же инженерия: динамические нагрузки, узлы, фундаменты.
03
Считаем полный набор воздействий
Не только удар БПЛА: ВУВ с отражением, осколки, гололёд на сетке с проверкой проницаемости, ветер, преднапряжение канатов. Ремонтопригодность после удара закладывается как требование СП 542.
04
Документация, которая проходит экспертизу
Решения по ЗОК оформляем в составе раздела КР по ПП РФ № 87, каждое решение подкреплено расчётом и ссылкой на норматив.
Результат для бизнеса
Что получает заказчик
Гарантированно работоспособное решение в сжатые сроки. Выдаем спецификацию и смету до окончания проектных работ.
Конструкция под объект, а не типовой навес
Уровень защиты, тип БПЛА, нагрузки площадки и конструктив считаются индивидуально. Сечения и узлы обоснованы расчётом.
Снижение стоимости строительства
Независимый выбор материалов без наценки поставщика. Не закладываем лишний металл там, где уровень защиты его не требует.
Прохождение экспертизы
Раздел КР с обоснованием решений по СП 542. Сопровождение прохождения и доработки по замечаниям входят в договор.
Работоспособный объект под сеткой
Пожарные проезды, доступ к агрегатам, проницаемость при гололёде, молниезащита: ЗОК не останавливает эксплуатацию.
Ремонтопригодность после удара
Восстановление конструкции после срабатывания закладывается в проект, а не решается по факту.
BIM-модель объекта
Модель ЗОК в Revit с опорами, сетками, узлами и фундаментами. Коллизии с сетями и оборудованием выявлены до монтажа.
Каждый день гибнут люди, разрушаются дорогостоящие объекты. Мы работаем со всей возможной скоростью и ускоряем СМР со своей стороны: выдача спецификаций, смет, нестандартных решений, разбивка задач на этапы, переговоры с подрядчиками и органами власти.
Как мы работаем
Этапы работы
01
Опросный лист и исходные данные
Высылаем форму на 25 вопросов: объект, уровень защиты, конструктив, площадка. Достаточно генплана и фотографий с телефона.
02
КП за 3 рабочих дня
Ориентир по стоимости и срокам, состав работ, какие исходные данные ещё потребуются.
03
Обследование и задание на проектирование
Выезд, обмеры, при зависимом каркасе обследование по ГОСТ 31937. Фиксируем уровень защиты и тип БПЛА в задании.
04
Проектирование и экспертиза
Расчёты, раздел КР, комплекты КМ и КЖ, BIM-модель в Revit. Сопровождение экспертизы в составе работ.
05
Авторский надзор
Сопровождение монтажа и приёмки той же командой - по отдельному договору.
Стоимость
Стоимость проектирования ЗОК
Стадия 1
Обследование и задание на проектирование
от 300 тыс. руб.
зависит от числа и размеров защищаемых объектов
- Выезд, обмеры, фотофиксация
- Обследование по ГОСТ 31937
- Обоснование уровня защиты
- Задание на проектирование ЗОК
Стадия 2
Основные технические решения
от 500 тыс. руб.
при наличии задания на проектирование
- Эскиз ЗОК и компоновка
- Предварительные расчёты нагрузок
- Выбор конструктивной схемы
- Оценка стоимости строительства
Стадия 3
Проект + РД
от 1 млн руб.
полный комплект документации
- Раздел КР по ПП РФ № 87
- Комплекты КМ, КЖ, фундаменты
- BIM-модель в Revit
- Сопровождение экспертизы
Работаем с НДС и без НДС. При работе без НДС экономия 10-16%. Аванс: до 1 млн руб. - 50%, свыше 1 млн руб. - 30%. КП готовим за 3 рабочих дня.
Для оценки проекта
Что нужно для расчёта КП
Чем больше данных - тем точнее оценка. Если чего-то нет - недостающие параметры определит проектировщик.
- Наименование и адрес объекта
- Перечень защищаемых зданий и сооружений с габаритами
- Генплан или ситуационный план
- Уровень защиты и тип БПЛА, если определены
- Материал конструкций и тип кровли защищаемых объектов
- Инженерные изыскания площадки, если есть
- Фотографии площадки - достаточно с телефона
Что получите в ответ за 3 рабочих дня
Ориентир по стоимости проектирования
Сроки по стадиям
Какие исходные данные ещё потребуются
Рекомендации по уровню защиты и стадии входа
Вопросы и ответы
Часто задаваемые вопросы
Обязателен ли СП 542 для нашего объекта?
СП 542.1325800.2024 действует с 26.01.2025 и устанавливает правила проектирования ЗОК. Обязательность мероприятий защиты зависит от статуса объекта: для объектов ТЭК с категорией безопасности действует 256-ФЗ, для ряда промышленных объектов требования вводятся отраслевыми документами. Проектирование по СП - способ получить обоснованную и проходящую экспертизу конструкцию.
Кто определяет уровень защиты 1-4?
Эксплуатирующая организация по отраслевым или объектовым нормативным документам, либо заказчик в задании на проектирование. Если уровень не определён - обосновываем его на этапе обследования и фиксируем в задании.
Независимый или зависимый каркас - что выбрать?
Независимый каркас на собственных опорах не нагружает объект, но требует места и фундаментов. Зависимый опирается на конструкции объекта и требует обследования по ГОСТ 31937 и поверочного расчёта. Если выбор не очевиден - считаем оба варианта.
Защитит ли ЗОК от любого БПЛА?
Нет. Инженерные конструкции по СП 542 рассчитываются на БПЛА до среднего класса включительно, на уровне 4 - с осколочным поражением. Защита от средств более высокого класса обеспечивается ПВО и РЭБ. ЗОК координируется с существующими средствами обнаружения и подавления.
Мешает ли ЗОК эксплуатации и пожарной безопасности?
Не должна - это прямое требование СП 542. Проверяем совместимость с пожарными проездами и системами пожаротушения, закладываем зазоры для обслуживания, проницаемость сетки при гололёде не менее 75%, молниезащиту.
Сетка или жёсткая решётка - что выбрать?
Сетка дешевле и легче, гасит энергию прогибом, но требует большого отступа от объекта и хуже держит тяжёлые аппараты. Жёсткий решетчатый экран останавливает тяжёлые БПЛА при малом отступе и вызывает подрыв на дистанции, но дороже по металлу и реакциям на опоры. Для критичных объектов работает двухконтурная схема: сетка снаружи, экран над жизненно важным оборудованием. Считаем варианты и обосновываем выбор расчётом.
Выполняете ли поставку и монтаж?
Нет, мы проектная организация и не аффилированы с производителями конструкций. Это гарантирует, что решение подобрано под объект расчётом. По готовому проекту поможем с выбором подрядчика и ведём авторский надзор.
