Проектирование очистных сооружений с 2010 года
Проектирование очистных сооружений для промышленности и ЖКХ
Промышленные и коммунальные ОС, КОС, ВОС, ливневые сооружения.
Биологическая и физико-химическая очистка. BIM-проектирование.
По России и СНГ - новое строительство и реконструкция.
Промышленные ЛОС
КОС
ВОС
Ливневые ОС
Новое строительство
Реконструкция
15+
лет в проектировании очистных сооружений различных стоков и вод - шахтных, ливневых, талых, хозбытовых, промышленных, подтоварных
30+
лет в монтаже, эксплуатации и пуско-наладке
50+
куб.м./сут - минимальная производительность
Типы объектов
ЛОС · КОС · ВОС · Ливневые · Снегоплавильные
Технологии очистки
Биологическая · Физико-химическая · Подготовка для рециркуляции
КП за 3 рабочих дня после получения исходных данных
Наш профиль
Виды очистных сооружений, которые проектируем
От локальных промышленных ОС до крупных КОС и ВОС. Биологическая, физико-химическая очистка и их комбинации.
Промышленные ЛОС
Локальные очистные для заводов, нефтехимии, пищевой и фармацевтической промышленности, аэропортов, логистических центров.
КОС - канализационные ОС
Коммунальные очистные сооружения населённых пунктов и промзон. Нитрификация-денитрификация. Ставим на надёжность и простоту эксплуатации.
ВОС - водопроводные ОС
Фильтрация, удаление вредностей по превышению, обеззараживание. Для отдельных объектов, населённых пунктов и промышленных водозаборов.
Ливневые ОС, снегоплавильные пункты
Очистные сооружения производственно-ливневой канализации, поверхностного стока, снегоплавильные пункты.
Реконструкция КОС и ЛОС
Пересмотр технологических схем, замена оборудования, перевод на современные методы очистки.
Объекты с экспертизой
Главгосэкспертиза, экологическая и промышленная экспертизы. ТЭО для инвесторов и кредитных организаций.
Состав работ
Что входит в проектирование очистных сооружений
-
Обследование существующих ОС, оценка сооружений и оборудования
-
Анализ состава и расхода сточных вод, работа по обоснованию смягчения требуемых нормативов очистки
-
Сбор ИРД, технических условий, согласований
-
Разработка ТЭО для инвесторов и кредитных организаций
-
Независимый выбор технологии и оборудования - без аффилированности с вендорами
-
Балансовые расчёты и принципиальные схемы. Стадии ОТР / Проект / Рабочая документация
-
BIM-моделирование в Revit - модель передаётся заказчику
-
Сопровождение любых экспертиз - всегда бесплатно
Почему выбирают нас
Чем мы отличаемся
01
Ставим задачу минимизации стоимости и повышения надёжности, а не технологической сложности
Сложные технологии - MBR, UCT и прочее - нужны редко. В реальности надёжность и стабильность очистки определяются качеством эксплуатации, а не схемой. Проектируем под реальные условия: классические решения, минимум сложного оборудования, максимум устойчивости к ошибкам персонала и нестабильности стока.
02
Проектируем с учётом реальных условий эксплуатации
Служба эксплуатации ОС, как правило, недофинансирована. Предпочитаем надёжные классические решения там, где сложное дорогое оборудование не будет правильно обслуживаться - особенно в условиях санкций.
03
Независимы от поставщиков оборудования
Не получаем комиссий ни от одного вендора. Технологию и оборудование выбираем по статистике отказов, CAPEX и стоимости владения. При необходимости меняем производителя в процессе проектирования.
04
Решаем задачи в сложных условиях
Стеснённые условия, обводнённые грунты, необходимость минимизации санитарной защитной зоны, близость жилой застройки, нестабильный состав стока, нестабильный расход, разрешение на сброс в водоём рыбохозяйственного значения. Если типовое проектное решение сложное или дорогое - мы ищем решение, включая нестандартные методы.
Результат для бизнеса
Что получает заказчик
Не только документация - а конкретный результат для предприятия.
Технология под конкретный состав стока
Не типовые решения, а расчёт под ваш объект - состав стоков, нормативы сброса, условия площадки.
Снижение CAPEX и OPEX
Независимый выбор оборудования без наценки вендора. Проектируем с учётом стоимости владения и расхода электроэнергии.
Прохождение экспертизы
Государственная, промышленная, экологическая. Сопровождение - бесплатно. Доработки по замечаниям в срок.
Надёжность в эксплуатации
Проектируем с учётом реального уровня эксплуатационных служб - без сложного оборудования, которое некому обслуживать.
Снижение санитарной зоны
Правильный выбор технологии позволяет сократить санитарную зону и разместить ОС ближе к застройке.
BIM-модель объекта
Трёхмерная информационная модель передаётся заказчику и подрядчику. Коллизии выявлены до монтажа.
Сопровождение до ввода
Авторский надзор, тендерное сопровождение и пуско-наладка - по отдельному договору, без смены команды.
Реализованные объекты
Реализованные проекты очистных сооружений
Часть объектов, не подпадающих под NDA и ограничения ст. 5 Закона РФ № 5485-1. Полный перечень - по запросу.
ВОС г. Большой Камень
Задача
Водопроводные очистные сооружения 1 000 куб.м./сут для городского водоснабжения.
Решение
Компоновочная схема «бабочка». Технологическая схема: фильтрация, очистка от железа и марганца, обеззараживание.
Результат
Объект введён в эксплуатацию, обеспечивает нормативное качество питьевой воды.
Биологические ОС пос. Лесной городок
Задача
БОС 5 000 куб.м./сут в 150 метрах от жилых домов, Московская обл.
Сложность
Минимизировать санитарную зону без снижения качества очистки при близости жилой застройки.
Результат
Классическая нитрификация-денитрификация с аэробной стабилизацией ила и мех. обезвоживанием. Санитарная зона сокращена до 50 м.
ОС ливневой канализации и снегоплавильный пункт, пос. Лукино-Варино
Задача
Очистные сооружения производственно-ливневой канализации и снегоплавильный пункт, Московская обл.
Решение
Совмещение очистки ливневых стоков и переработки снега в единый комплекс с мощностью 180 т/час.
Результат
Объект введён в эксплуатацию, обеспечивает нормативные показатели сброса.
ОС Международного аэропорта Шереметьево
Задача
Очистные сооружения для одного из крупнейших аэропортов России на техногенных обводнённых грунтах.
Сложность
Низкая несущая способность суглинков, котлованы в зоне влияния существующих зданий, вынос инженерных сетей, замена оборудования «на лету».
Результат
Сроки изысканий и проектирования выдержаны. Объект введён в эксплуатацию.
Биологические ОС г. Аша - реконструкция
Задача
Реконструкция КОС 14 000 куб.м./сут: пересмотр проекта 2012 года с технологией UCT.
Сложность
Нитратная коррозия бетона существующих аэротенков из-за многолетних утечек. Необходим пересмотр конструкции аэротенков.
Результат
Перевод на нитри-денитри с физ.-хим. удалением фосфора, низкооборотные мешалки, мелкопузырчатая аэрация. Снижение расхода эл.энергии на воздуходувки на 23%.
Реконструкция ОС торгово-складского комплекса Либхерр
Задача
Реконструкция очистных сооружений производственно-складского комплекса.
Сложность
Перегруз сооружений из-за недостаточного объёма регулирующей ёмкости и заражение аммонийным азотом.
Результат
Решена проблема перегруза и аммонийного заражения. Нормативные показатели сброса восстановлены.

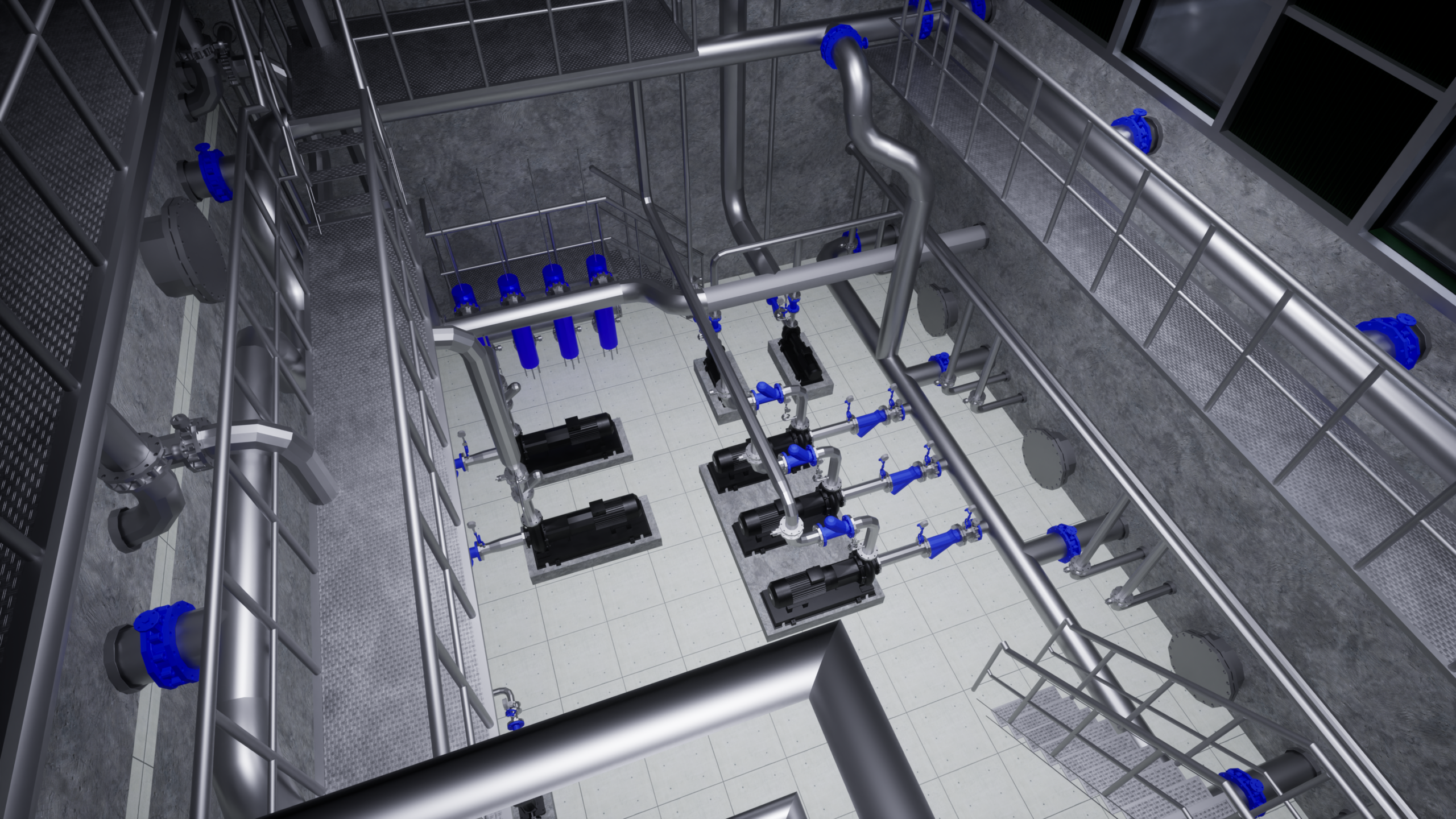

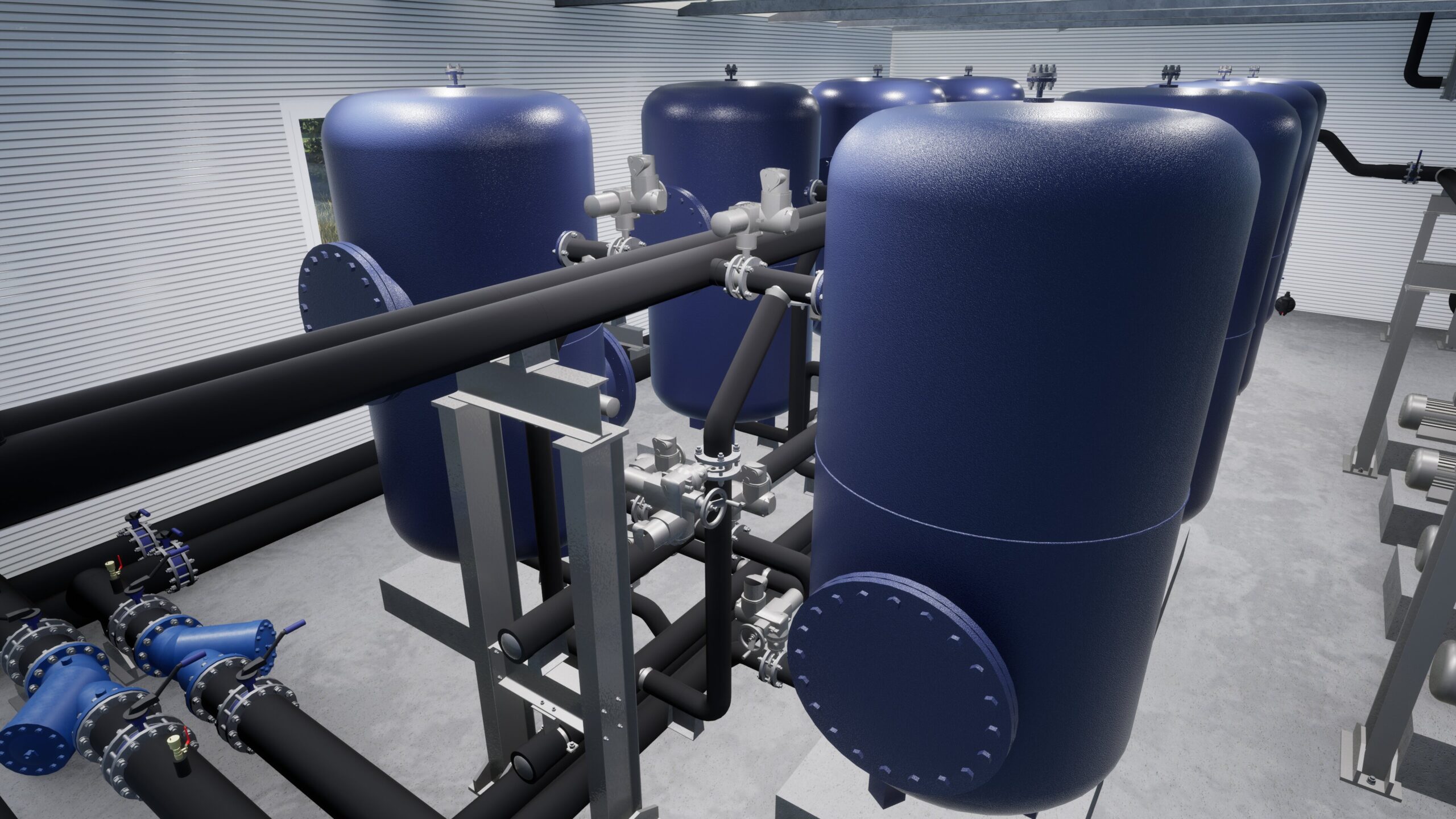

BIM-моделирование
BIM-модели очистных сооружений
Все объекты проектируются с разработкой BIM-модели. Особенно важна для очистных - плотная компоновка технологического оборудования, трубопроводов и конструкций. Передаём модель заказчику.
Выпуск сточных вод в море, г. Туапсе

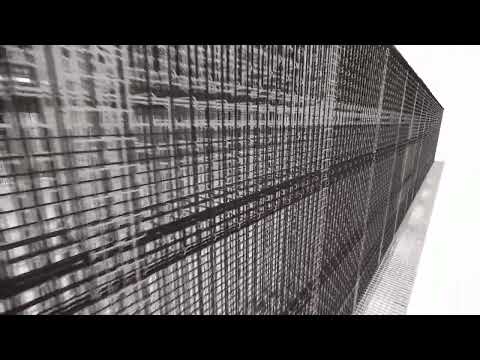

Конструктив отстойников, Международный аэропорт Шереметьево
Видео скоро
Биологические очистные сооружения г. Аша
Видео скоро
Биологические очистные сооружения пос. Лесной Городок
Алгоритм работы
Как мы работаем
Шаг 01
Назначение ответственного со стороны заказчика
Нужен человек с правом принимать технические и финансовые решения. Без него процесс затягивается кратно.
Шаг 02
КП за 3 рабочих дня
Если ТЗ есть - оцениваем и выдаём КП за 3 дня. Если нет - предлагаем начать с обследования или формирования ТЗ (от 300 тыс. руб.).
Шаг 03
Разработка документации по стадиям
ОТР → Проект → Рабочая документация. Можно отдельные стадии или весь комплект. Срок: от 2 месяцев до года.
Шаг 04
Прохождение экспертизы
Государственная, промышленной безопасности, экологическая. Сопровождение - бесплатно. Доработка РД идёт параллельно с экспертизой.
Шаг 05
Авторский надзор и ввод в эксплуатацию
Строительный контроль, тендерное сопровождение, пуско-наладка - по отдельному договору.
Стоимость
Условия и стоимость проектирования очистных сооружений
Работаем с НДС и без НДС. При работе без НДС экономия составляет 10-16%.
Стадия 1
Обследование и формирование Технического задания
от 300 тыс. ₽
Срок: от 1,5 месяцев
- Обследование объекта
- Сбор исходно-разрешительной документации
- Получение технических условий
- Формирование ТЗ для проектирования
Стадия 2
Основные технические решения / Предпроект / ТЭО
от 500 тыс. ₽
Срок: от 2 месяцев · При наличии ТЗ
- Технологические расчёты очистки, выбор схемы
- Подбор основного оборудования
- ТЭО для инвесторов и банков
- BIM-концепция объекта
Стадия 3
Проектная и рабочая документация
от 1 млн ₽
Срок: от 2 месяцев до года
- Полный комплект стадии П и/или РД
- BIM-модель в Revit
- Сопровождение экспертизы (бесплатно)
- Авторский надзор - по договору
Условия аванса: до 1 млн руб. - 50%, свыше 1 млн руб. - 30%. Можно начать с любой стадии, если предыдущие выполнены другим проектировщиком.
Для оценки проекта
Что нужно для расчёта КП
Чем больше данных - тем точнее оценка. Если чего-то нет - поможем разобраться, что собрать.
- Тип очистных сооружений и назначение объекта
- Расход сточных вод (или водопотребление для ВОС)
- Состав стоков и требуемые нормативы сброса
- Нужная стадия: ОТР / Проект / РД
- Наличие ТЗ или исходно-разрешительной документации
- Регион и тип объекта
- Наличие действующих ОС (при реконструкции)
Что получите в ответ за 3 рабочих дня
Ориентир по стоимости проектирования
Сроки по стадиям
Какие исходные данные ещё потребуются
Рекомендации по оптимальной стадии входа
Вопросы и ответы
Часто задаваемые вопросы о проектировании очистных сооружений
Какие типы очистных сооружений вы проектируете?
Проектируем все типы: промышленные ЛОС для заводов, нефтехимии, пищевой и фармацевтической промышленности, аэропортов; КОС - канализационные ОС населённых пунктов; ВОС - водопроводные ОС; ливневые ОС и снегоплавильные пункты.
Проектируете ли биологические очистные сооружения (БОС)?
Уверенно проектируем классическую нитрификацию-денитрификацию. MBR, SBR, аэротенки с прикреплённой загрузкой - технологии с узкой областью эффективного применения: как правило, концентрированные промышленные стоки или мощные городские сооружения с высококвалифицированным персоналом, регулярной очисткой датчиков и своевременным ремонтом оборудования. К сожалению, с 2000-х годов распространены недобросовестные попытки применять эти решения на установках малой производительности - чтобы удешевить сооружения и уместить их в железнодорожный габарит. Мы неоднократно диагностировали неработоспособность таких установок и участвовали в дорогостоящих мероприятиях по реконструкции.
Проектируете ли ОС в стеснённых условиях или на сложных грунтах?
Да. Примеры: ОС аэропорта Шереметьево на техногенных обводнённых грунтах с низкой несущей способностью суглинков; БОС на Рублёвском шоссе - 4-этажное полностью заглублённое здание, закрытое кровлей, с полной очисткой вентиляционных выбросов аэротенков через сорбционные и электрофильтры; БОС пос. Лесной городок в 150 м от жилых домов с сокращением санитарной зоны до 50 м.
Что такое BIM-проектирование очистных сооружений?
BIM (Building Information Modeling) - трёхмерная информационная модель. В очистных особенно важна из-за плотной компоновки оборудования, трубопроводов и строительных конструкций. Позволяет выявить коллизии до монтажа. Все наши объекты проектируются с BIM-моделью - она передаётся заказчику.
Сколько стоит проектирование очистных сооружений?
Стоимость зависит от стадии: сбор ИРД и формирование ТЗ - от 300 тыс. руб.; ОТР / Предпроект / ТЭО - от 500 тыс. руб.; Проект и Рабочая документация - от 1 млн руб. КП готовим за 3 рабочих дня после получения исходных данных.
Проектируете ли реконструкцию КОС с изменением технологической схемы?
Да, регулярно. Стандартная задача - максимально использовать существующее оборудование, ёмкости и здания. Однако до полноценного обследования строительных конструкций принципиально нельзя на них рассчитывать: утечки через трещины, трубопроводы и каналы приводят к коррозии железобетона не только изнутри, но и снаружи. Особенно это касается отстойников, перегнивателей и аэротенков, проработавших много лет. Пример - реконструкция КОС г. Аша 14 000 куб.м./сут: вскрытая нитратная коррозия аэротенков потребовала полного пересмотра конструктивных решений.
Получить оценку проекта
Расскажите о задаче - оценим за 3 рабочих дня
Заполните форму или напишите напрямую ГИПу. Ответим: можем ли взять объект, ориентир по стоимости и срокам.
